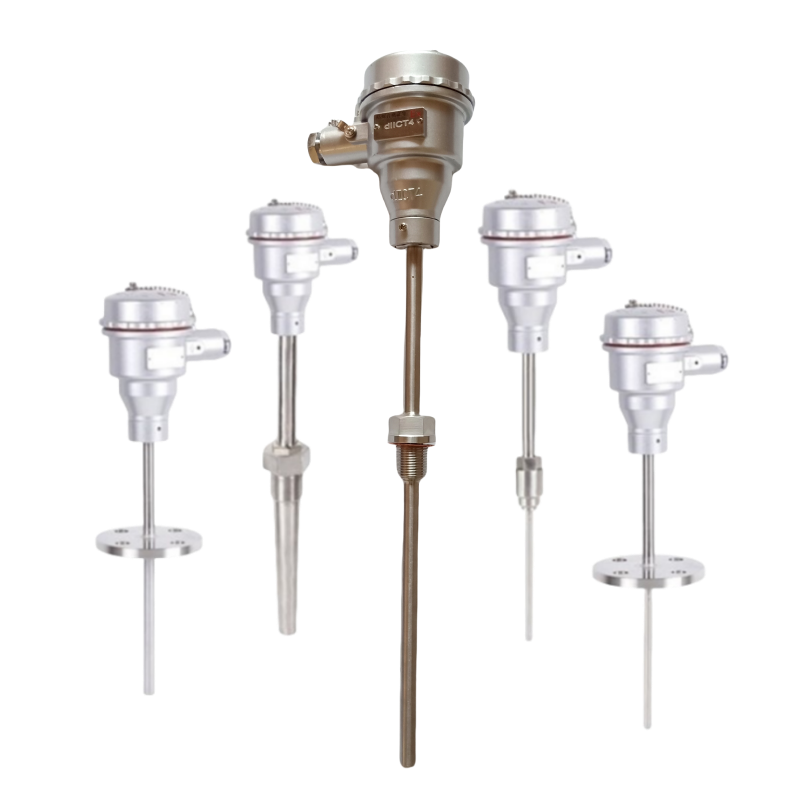

工業用隔爆鉑電阻是一種溫度傳感器，在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。
在化工廠、生產現場常伴有各種易爆、易燃等化學氣體、蒸氣、如果使用普通的鉑電阻非常不安全，極易引起環境氣體爆炸，因此，在這些場合須***使用隔爆熱電阻作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在dIIBT4～dIICT6溫度組別區間內具爆炸性氣體危險的場所內。
本廠生產的隔爆熱電阻采用引進元件作感溫元件，其技術性能符合JB/T8622-1997工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求GB33836.1-2000、GB3825.2-2000標準，由儀器儀表防爆安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準，并發給防爆合格證。
隔爆熱電阻主要技術指標
量程規格
型 號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差△t ℃ |
WZP WZP2 WZPK WZPK2 | Pt100 | -200～500 | A級 | ±（0.15 +0.002︱t︱） |
B級 | ±（0.3或+0.005︱t︱） |
注：“t"為感溫元件實測溫度值，雙文銘電阻只供應B級。
﹡A級為特殊訂貨
公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速度、各類有關。
熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取10～100V任意值環境溫度應在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。
熱電阻允許通過電流
通過鉑電阻的測量電流量大不超過5mA.
防爆類型和級別
防爆級別：dIIBT4或dIICT4；dIIBT6或dIICT6
外殼防護等級：IP65
原理和結構
隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國定防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆，
由于產品采用是上述防爆特殊結構，使產品*符合使用在dIIBT4至dIICT6防爆溫度級別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
隔爆熱電阻的防爆標志表示方法
□ | II | □ | □ |
隔爆d | 類別（工廠用電氣設備） | 防爆等級B-C | 溫度組別T1～T6 |
電氣設備的類別、級別和溫度組別說明
電氣設備分為二類：I類－煤礦井下用電氣設備；
II類－工廠用電氣設備。
防爆等級
隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物zui大安全間隙分為A、B、C三級。
溫度組別
隔爆熱電阻的溫度組別按其外露部分zui高表面溫T1～T6六組。
溫度組別 | 允許zui高表面溫度℃ |
T1 T2 T3 T4 T5 T6 | 450 300 200 135 100 85 |
型號表示
隔爆熱電阻
W | Z | P | 規格 | 內容 | ||||
溫度儀表 | 熱電阻 | 熱電阻材料 | - | |||||
2 | 固定螺紋 | |||||||
4 | 固定法蘭 | |||||||
6 | 固定螺紋 錐形保護管 | |||||||
安裝固定形式 | 4 | 隔爆型 | ||||||
接線盒形式 | S | 熱電阻形式 | ||||||
熱電阻形式 | A | 改形序號 | ||||||
W | Z | P | - | □ | □ | S | A | |
隔爆鎧裝熱電阻
W | Z | P | K | ||||
溫度儀表 | 熱電阻 | 熱電阻材料 | 鎧裝 | - | 2 | 固定螺紋 | |
4 | 固定法蘭 | ||||||
4 | 隔爆型 | ||||||
接線盒形式 | |||||||
W | Z | P | K | - | □ | □ | |
