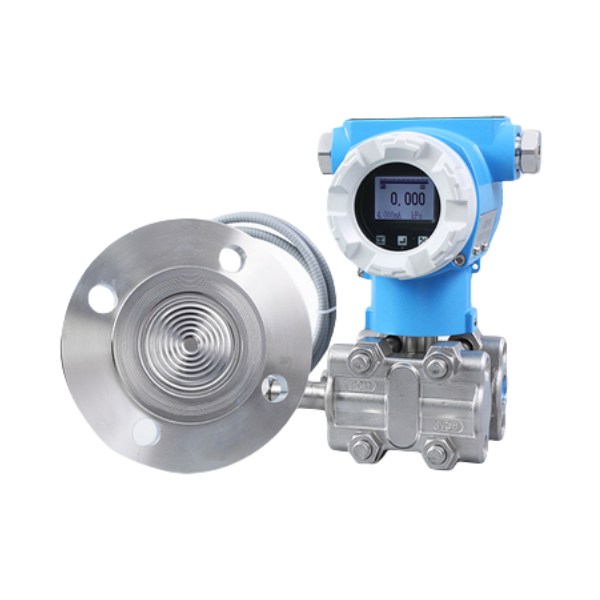

產品簡介
單晶硅壓力變送器，采用模塊化設計，由帶集成電路適配單元的壓力傳感器模塊和一個精密AD轉換模塊及一個高智能的微處理模塊組成。可用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。
技術參數
壓力芯體 | 單晶硅 |
輸出信號 | 4-20mA,HART協議，RS485(可定制) |
綜合精度 | 0.075級，0.1級，0.25級，0.5級 |
非線性 | 滿量程的0.1% |
供電電壓 | 24(12~36)VDC(放大信號 |
過程連接 | 1/4NPT、腰形接頭(1/2NPT)(可定制) |
工作溫度范圍 | -20~150°C(可定制) |
機械振動 | ±20g |
防護等級 | IP65,IP67 |
防爆等級 | CT4,CT6 |
量程 | -0.1…0.2000kPa |
電氣連接 | 直接引線，接線端子 |
長期穩定性 | ±0.1%FS |
重復性 | 滿量程的0.05% |
響應頻率 | 3.2KHz(-3dB) |
材質 | 304,316L(可定制) |
補償溫度范圍 | -20~80° C |
靜壓 | 32MPa |
認證項目 | CE |
產品選型
型號 | 變送器類型 | ||
ATP-3500 | 螺紋直裝 | ATP-3503雙遠傳 | |
ATP-3501 | 標準型 | ATP-3504單法蘭（側裝） | |
ATP-3502 | 單遠傳 | ATP-3505單法蘭（直裝） | |
代碼 | 量程范圍 | ||
X-Y | -0.1…20.2000kPa,0…20mH2O(需提供靜壓) | ||
代碼 | 過程連接 | ||
G7 | 1.5英寸卡箍(50.5mm) | G12 | 1/4NPT內螺紋 |
G8 | DN50 PN16法蘭 | G13 | DN25 PN16法蘭 |
G9 | DN80 PN16法蘭 | G0 | 可定制 |
G11 | 1/2NPT內螺紋 | ||
代碼 | 安裝支架 | ||
A1 | 管裝平支架 | A3 | 板裝平支架 |
A2 | 管裝彎支架 | ||
代碼 | 毛細管長度 | ||
L1 | 1m | L3 | 5m |
L2 | 3m | L4 | 7m |
代碼 | 接液材質 | ||
C1 | 304 | C4 | 哈氏合金C |
C2 | 316 | C5 | 鉭膜片 |
C3 | PTFE | C0 | 可定制 |
代碼 | 排氣/液閥位置 | ||
P1 | 排氣/液閥在法蘭后部端面 | P3 | 排氣/液閥在法蘭側面下部 |
P2 | 排氣/液閥在法蘭側面上部 | P4 | 清洗環 |
代碼 | 輸出信號 | ||
S1 | 4～20mA二線制 | S7 | 4~20mA-開方輸出 |
S2 | A～20mA+HART二線制 | S0 | 可定制 |
S3 | RS485/Modbus四線制 | ||
代碼 | 精度 | ||
J1 | 0.075%FS | J3 | 0.25%FS |
J2 | 0.1%FS | J4 | 0.5%FS |
代碼 | 顯示方式 | ||
X1 | 無現場顯示 | X4 | 百分比顯示 |
X2 | LCD液晶顯示 | X0 | 可定制 |
代碼 | 電氣連接 | ||
D5 | 接線端子 | D0 可定制 | |
代碼 | 防護等級 | ||
F1 | IP65 | F2 IP67 | |
代碼 | 防爆等級 | ||
T4 | CT4 | T6 CT6 | |
選型示例 | ATP-3503- (0~5mH20)G8A2L2C5X2D5F2T4 | ||
