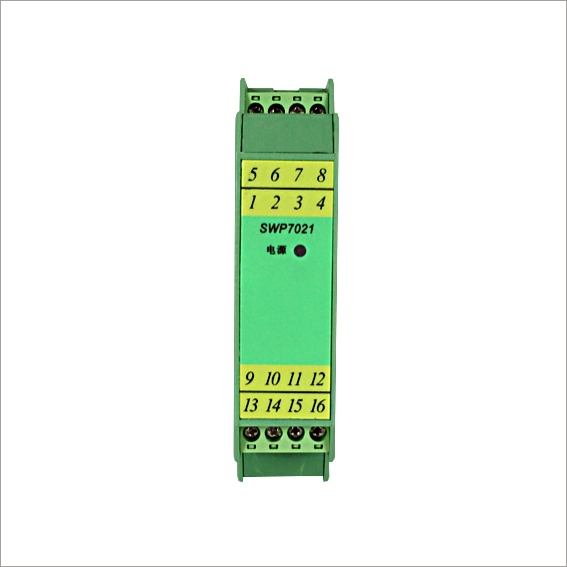

產品簡介
SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
技術參數
規格參數 | 說 明 |
電源 | 20～35VDC |
開路電壓 | 26V |
驅動電流35mA時 輸出電壓 | ≥12V |
電源功耗 | （24V供電，20mA輸出時）： ≤1.6W（SWP7021） ≤2.0W（SWP7023） ≤2.9W（SWP7025） ≤3.2W（SWP7022） ≤4.0W（SWP7024） ≤5.8W（SWP7026） ≤1.8W（SWP7121） ≤2.1W（SWP7123） ≤3.0W（SWP7125） |
電源保護 | 電源反向保護 |
危險區信號 | 開路電壓： 26V（SWP7021、SWP7022、SWP7121） 24V（SWP7023、SWP7024、SWP7123、SWP7025、SWP7026、SWP7125） |
電流35mA時輸出電壓≥12V | |
安全區信號 | 輸入開關閉合，向儀表供電 輸入開關斷開，不向儀表供電 |
響應時間 | ≤100ms |
儀表結構 | 尼龍塑殼結構 |
重量 | 約150g |
適用現場設備 | 電磁閥、聲光報警器等小功率設備 |
產品選型
型號規格 | 說 明 | |
SWP7021 | 一進一出 | 信號輸入：干接點輸入 信號輸出：Imax=35mA，12V＜Uo＜24V |
SWP7022 | 二進二出 | |
SWP7121 | 一進一出 | |
SWP7023 | 一進一出 | 信號輸入：干接點輸入 信號輸出：Imax=45mA，12V＜Uo＜24V |
SWP7024 | 二進二出 | |
SWP7123 | 一進一出 | |
SWP7025 | 一進一出 | 信號輸入：干接點輸入 信號輸出：Imax=60mA，12V＜Uo＜24V |
SWP7026 | 二進二出 | |
SWP7125 | 一進一出 | |
選型資料及產品使用說明書
SWP7000系列12V60mA開關量輸出隔離器選型.pdf
